Wie Peltier-Kühler in tragbaren Klimaanlagen funktionieren

Die kurze Antwort: Ein Peltier-Kühler nutzt Gleichstrom, um Wärme von einer hautberührenden Platte zu einem Kühlkörper auf der heißen Seite zu bewegen, wodurch lokale Kontaktkühlung entsteht, anstatt den gesamten Raum zu kühlen.

Die Kühlplatte in einer tragbaren Klimaanlage kann sich überraschend anders anfühlen als der Luftstrom eines herkömmlichen Nackenventilators. Dieses Gefühl wird normalerweise durch einen thermoelektrischen Kühler erzeugt, auch TEC-Kühler, Peltier-Modul oder Peltier-Zellen-Kühler genannt. Er hat keinen Kompressor und kein zirkulierendes Kältemittel. Stattdessen nutzt er elektrischen Strom, um Wärme durch ein kompaktes Festkörpermodul zu pumpen.

Das Modul ist nur ein Teil des Systems. Jedes Watt Wärme, das auf der kalten Seite absorbiert wird, muss durch das Gerät wandern und auf der heißen Seite abgegeben werden. Die elektrische Leistung, die das Modul verbraucht, wird ebenfalls zu Wärme, die abgeführt werden muss. Ein tragbares Produkt benötigt daher eine Kühlplatte, Wärmeübergangsmaterialien, einen Wärmeverteiler oder Kühlkörper auf der heißen Seite, Luftstrom, Temperaturmessung, Steuerelektronik und einen Akku, der den gewählten Modus unterstützen kann.

Das Verständnis dieses vollständigen Wärmepfads erleichtert es, Temperaturangaben zu interpretieren, Produkte zu vergleichen und zu erkennen, warum Kontakt, Umgebungsbedingungen und Lüfterdesign das Ergebnis verändern.

Was ist ein Peltier-Kühler?

Ein Peltier-Kühler ist eine kleine Festkörper-Wärmepumpe. Wenn Gleichstrom durch das Modul fließt, absorbiert eine Seite Wärme und die gegenüberliegende Seite gibt sie ab. Das Umpolen des Stroms kehrt die Wärmeflussrichtung um, weshalb dasselbe thermoelektrische Modul in einem ordnungsgemäß gesteuerten System sowohl zum Kühlen als auch zum Heizen verwendet werden kann.[1][2]

Ein typisches Modul enthält viele Paare von p- und n-Typ-Halbleiterelementen zwischen Keramikplatten. Die Elemente sind üblicherweise elektrisch in Reihe und thermisch parallel angeordnet. Strom fließt durch die Halbleiterpaare, während Wärme von der kalten zur heißen Seite transportiert wird.[2][6]

Für dieselbe grundlegende Komponente finden Sie mehrere Namen:

• Peltier-Kühler betont den physikalischen Effekt;

• thermoelektrischer Kühler oder TEC-Kühler ist in technischen Dokumentationen üblich;

• Peltier-Zellen-Kühler bezieht sich auf das Modul oder die Zelle;

• Kühl-Peltier-Modul ist bei Produkt- und Komponentensuchen üblich; und

• thermoelektrisches Kühlmodul ist ein beschreibender technischer Begriff.

Diese Namen sagen nichts über die Leistung des Endprodukts aus. Ein bloßes Modul kann auf einer Laborbank einen Temperaturunterschied erzeugen, aber eine tragbare Klimaanlage muss funktionieren, während Wärme von der Haut eindringt, warme Luft das Gerät umgibt und ein kleiner Akku sowohl den TEC als auch seine Lüfter mit Strom versorgt.

Für einen breiteren Vergleich von thermoelektrischen Geräten, Nur-Lüfter-Produkten, Kühlwesten und anderen Formaten beginnen Sie mit unserem Leitfaden zur Kategorie tragbare Klimaanlage .

Wie erzeugt der Peltier-Effekt eine kalte Seite?

Die nützliche Erklärung erfordert nicht, das Modul so zu behandeln, als würde es „Kälte erzeugen“. Es bewegt thermische Energie.

Wenn Gleichstrom durch die p- und n-Typ-Halbleiterpaare fließt, transportieren Ladungsträger Wärme über das Modul. An einem Satz von Verbindungsstellen absorbiert das Modul Wärme; am gegenüberliegenden Satz gibt es Wärme ab. Ändern Sie die Stromrichtung und die heiße und kalte Seite wechseln.[1][2]

Drei Effekte wirken gleichzeitig:

1. Peltier-Wärmepumpen transportieren Wärme in die gewünschte Richtung. Dies ist der Effekt, den das Produkt nutzt, um die Kontaktplatte zu kühlen.

2. Elektrischer Widerstand erzeugt Joulesche Wärme. Mehr Strom kann die Wärmepumpleistung erhöhen, erhöht aber auch die Widerstandserwärmung im Modul.

3. Wärme leitet von der heißeren Seite zurück zur kälteren Seite. Mit zunehmender Temperaturdifferenz wird dieser unerwünschte Rückfluss bedeutender.

Dies erklärt eine häufige Leistungskurve: Mit zunehmendem Strom kann die Kühlung bis zu einem sinnvollen Betriebsbereich verbessert werden, aber mehr Strom ist nicht automatisch besser. Höherer Strom erzeugt auch elektrische Wärme und erhöht die Belastung des Kühlkörpers auf der heißen Seite. Der beste Regelpunkt hängt von der thermischen Last, der Heißseitentemperatur, der gewünschten Kaltseitentemperatur und der verfügbaren Leistung ab.[3][4]

Peltier-Kühlung ist aktiver Wärmetransport

Ein reines Lüfter-Nackengerät bewegt Umgebungsluft. Es kann den Komfort verbessern, indem es die Schweißverdunstung unterstützt und warme Luft in der Nähe der Haut ersetzt, aber es kühlt den Luftstrom nicht. Eine Peltier-Klimaanlage fügt an der Kontaktplatte aktiven Wärmetransport hinzu, sodass diese Oberfläche unter der Temperatur arbeiten kann, die sie allein durch Luftstrom erreichen würde.

Das Ergebnis ist lokal. Wenn eine Kälteplatte den Nacken oder die Seiten des Halses berührt, wirkt sie hauptsächlich auf die Haut unter und unmittelbar um diese Platte. Das Gefühl kann deutlich sein, auch wenn die gekühlte Fläche klein ist. Das unterscheidet sich von der Senkung der Raumtemperatur und ist nicht automatisch ein Nachweis für eine Änderung der Körperkerntemperatur.

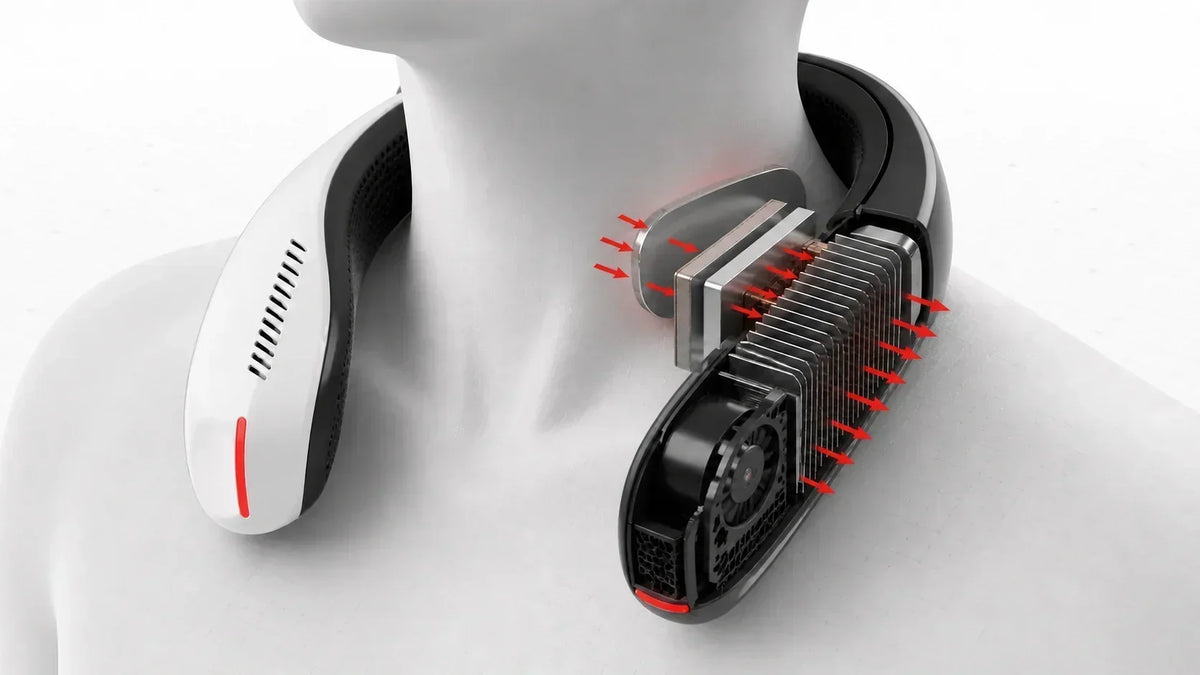

Kaltseite, Heißseite und Kühlkörper: der vollständige Wärmepfad

Das einfachste nützliche Diagramm ist:

Skin → contact plate → thermal interface → TEC cold side → TEC hot side → heat spreader → heat sink → moving air

Jeder Schritt kann das Endergebnis begrenzen.

1. Die Kontaktplatte sammelt Wärme von der Haut

Die sichtbare Platte ist normalerweise eine wärmeleitende Oberfläche, die mit der Kaltseite des Moduls verbunden ist. Sie verteilt die Kühlung über eine Fläche, die größer sein kann als der TEC selbst, und schützt das Modul vor direktem mechanischem Kontakt.

Guter Kontakt ist wichtig. Eine Platte, die nur an einer Kante berührt, hat einen höheren Wärmewiderstand als eine Platte, die gleichmäßig auf der vorgesehenen Fläche aufliegt. Nackenform, Geräteöffnung, Scharniergeometrie, Federkraft, Haare, Kragen und Bewegung können alle die Kontaktfläche verändern. Stärkerer Druck kann den Wärmeübergang verbessern, aber zu viel Druck erzeugt Unbehagen. Das Design für Wearables ist daher ein Gleichgewicht zwischen thermischem Kontakt und langfristigem Tragekomfort.

2. Der TEC pumpt Wärme durch das Modul

Die Kaltseite absorbiert Wärme mit einer Rate, die üblicherweise dargestellt wird als Qc. Der erreichbare Wert ist nicht fest. Er ändert sich mit Eingangsstrom, Heißseitentemperatur, Kaltseitentemperatur und der Temperaturdifferenz über dem Modul.[4]

Zwei beworbene Spezifikationen sind leicht falsch anzuwenden:

• Maximale Temperaturdifferenz (ΔTmax) wird im Allgemeinen mit wenig oder keiner nutzbaren Wärmelast auf der Kaltseite assoziiert.

• Maximale Wärmepumpkapazität (Qmax) wird nahe einer Temperaturdifferenz von Null zwischen den Modulflächen spezifiziert.

Diese zwei Maxima treten nicht am selben Betriebspunkt auf. Ein nacktes kühlendes Peltier-Modul, das eine niedrige Leerlauf-Plattentemperatur erreicht, beweist nicht, dass ein Wearable-Produkt dieselbe Temperatur hält, während es gegen warme Haut gedrückt wird.

3. Die Heißseite empfängt mehr Wärme, als die Kaltseite absorbiert hat

Das System muss sowohl die von der Kaltseite gepumpte Wärme als auch die elektrische Eingangsleistung abführen:

Qh = Qc + Pin

Hier, Qh ist die Wärme, die die Heißseite verlässt, Qc ist die an der Kaltseite absorbierte Wärme und Pin ist die dem TEC zugeführte elektrische Leistung. Das thermoelektrische Modell von Ferrotec verwendet dieselbe Energiebilanz.[4]

Wenn ein System beispielsweise 2 Watt an der Kühlplatte aufnimmt, während das Modul 4 Watt verbraucht, müsste die heiße Seite etwa 6 Watt abgeben, bevor Wärme von Lüftern, Leistungselektronik und anderen nahegelegenen Komponenten separat berücksichtigt wird. Dies ist ein erklärendes Beispiel und keine Aussage über ein RANVOO-Modell.

4. Der Kühlkörper gibt Wärme an die Umgebung ab

Der Kühlkörper ist kein Zubehör. Er ist Teil des Kühlsystems. Wenn er Wärme nicht schnell genug abgeben kann, steigt seine Temperatur. Das erhöht die Temperaturdifferenz, gegen die der TEC arbeiten muss, reduziert die nutzbare Wärmepumpleistung und kann nahegelegene Produktoberflächen erwärmen.[3]

Kompakte Wearables verwenden normalerweise erzwungene Konvektion: Ein Lüfter oder Gebläse bewegt Luft über Lamellen oder eine andere Struktur mit großer Oberfläche. Lamellengeometrie, Oberfläche, Luftstromrate, Ansaugabstand und Abluftrichtung sind alle wichtig. Das Blockieren eines Ansaugbereichs mit Haaren oder einem Kragen kann daher mehr als nur den Luftkomfort beeinträchtigen – es kann die Fähigkeit des thermoelektrischen Systems verringern, Wärme von der Kühlplatte abzuführen.

Der warme Abluftstrom bedeutet nicht, dass die Kühlplatte gefälscht ist. Er ist ein Beweis dafür, dass Wärme das System verlässt. Die technische Frage ist, ob das Gerät die Wärme der heißen Seite von dem hautnahen Kühlpfad getrennt hält und sie ableitet, ohne einen unangenehmen heißen Punkt zu verursachen.

Wie ein Peltier-Kühler in einer tragbaren Klimaanlage funktioniert

Eine praktische thermoelektrische Klimaanlage, die um den Hals getragen wird, ist ein koordiniertes System und kein Modul, das direkt an eine Batterie angeschlossen ist.

Systemkomponente	Was sie tut	Was schiefgehen kann
Hautnahe Platte	Sammelt lokale Wärme und verteilt Kühlung über die Kontaktfläche	Unvollständiger Kontakt, übermäßiger Druck, Schweißansammlung oder unangenehme Kanten
Wärmeleitmaterial	Reduziert mikroskopische Luftspalte zwischen festen Oberflächen	Schlechte Abdeckung, Alterung, ungleichmäßige Kompression oder übermäßige Dicke
TEC-Modul	Pumpt Wärme von der kalten Seite zur heißen Seite	Falscher Arbeitspunkt, übermäßiger Strom, thermische Spannung oder Feuchtigkeitseintritt
Wärmeverteiler auf der heißen Seite und Kühlkörper	Bewegt und verteilt abgeführte Wärme	Unzureichende Fläche, schlechte Ebenheit, hoher Wärmewiderstand oder Wärmerückführung
Lüfter oder Gebläse	Führt Wärme von der heißen Seite in die Umgebungsluft ab	Blockierter Ansaugbereich, schwacher Luftstrom, störendes Geräusch oder Abluft, die zum Nacken zurückströmt
Temperatursensoren	Überwachen die Bedingungen von Platte oder Kühlkörper	Langsame Reaktion, schlechte Platzierung oder Steuerungen, die nur von einer Temperatur abhängen
Controller	Reguliert den Strom und koordiniert die Modi	Überschwingen, instabile Regelung oder ein hoher Modus, der Leistung hinzufügt, ohne eine nützliche Kühlung zu bieten
Batterie und Leistungselektronik	Versorgen und wandeln elektrische Energie um	Spannungseinbruch, Umwandlungsverlust, Batterieerwärmung oder kurze Laufzeit im maximalen Modus
Gehäuse und Tragesystem	Hält thermische Teile am Körper und trennt gleichzeitig heiße und kalte Pfade	Ungleichmäßige Last, Nackendruck, schlechte Belüftung oder durch den Rahmen geleitete Wärme

Anlauf, stationärer Zustand und Bewegung

Beim Anlauf kann die Kühlplatte schnell an Temperatur verlieren, da Platte und Modul noch nicht viel Wärme vom Träger aufgenommen haben. Sobald das Gerät die Haut berührt, steigt die thermische Last. Auch die heißseitige Baugruppe erwärmt sich, bis Wärmezufuhr und Wärmeabfuhr ins Gleichgewicht kommen.

Deshalb ist eine einzelne Temperatur, die Sekunden nach dem Start fotografiert wurde, ein unvollständiger Beweis. Ein aussagekräftigerer Test berichtet die Zeitkurve, die Umgebungsbedingungen, ob die Platte unter einer repräsentativen Last stand und ob das Gerät nach mehreren Minuten stabil blieb.

Bewegung verändert das System erneut. Gehen kann den externen Luftstrom um den Kühlkörper erhöhen, aber Haare, Kleidung oder Körperhaltung können einen Einlass zeitweise blockieren. Die Passform kann die Kühlplatte auch von der Haut wegbewegen. Ein Produkt, das auf einer flachen Bank stark aussieht, kann sich inkonsistent anfühlen, wenn sein mechanisches Design den Kontakt bei einem sich bewegenden Träger nicht aufrechterhalten kann.

Kühlleistung, Leistung und Batteriekompromisse

Thermoelektrische Kühlung ist attraktiv, weil sie kompakt, festkörperbasiert, steuerbar und ohne umlaufenden Kältemittelkreislauf ist. Ihre Hauptbeschränkung für Wearables ist das Verhältnis zwischen transportierter Wärme, elektrischer Leistung und heißseitiger Wärmeabfuhr.

Wärmepumpen ist nicht dasselbe wie elektrischer Eingang

Die Kühlleistung ist die Rate, mit der Wärme von der Kaltseite entfernt wird, Qc. Elektrischer Eingang ist Pin. Ihr Verhältnis ist die Kühlleistungszahl:

COP = Qc / Pin

Eine COP von 0,5 würde bedeuten, dass das Modul 0,5 Watt kalte Wärme für jedes Watt elektrischen Eingangs an diesem Betriebspunkt pumpt. Die COP ändert sich mit Stromstärke, Temperaturdifferenz und Heißseitenbedingungen; sie ist keine universelle Zahl für alle Peltier-Module oder Produkte.[4][5]

Für Verbraucher führt dies zu einer einfachen Regel: Die Batteriekapazität allein kann die Kühlleistung nicht vorhersagen. Zwei Geräte mit derselben Wattstunden-Nennung können unterschiedliche Module, Steuerstrategien, Lüfterleistungen, Kühlplattenflächen und Grenzwerte für den maximalen Modus verwenden.

Warum der maximale Modus abnehmende Erträge haben kann

Die Erhöhung des TEC-Stroms kann die Wärmepumpleistung erhöhen, aber sie erhöht auch die Joulesche Wärme und die gesamte Heißseitenlast. Wenn der Kühlkörper bereits nahe seiner praktischen Grenze ist, kann zusätzlicher Eingang hauptsächlich die Heißseite wärmer machen, anstatt eine gleichwertige Verbesserung an der Haut zu liefern.

Ein gut entworfener Regler kann daher abgestufte Modi, Temperaturrückmeldung oder Leistungsgrenzen verwenden. Der stärkste kurze Stoß ist nicht unbedingt die effizienteste oder bequemste Einstellung für einen langen Pendelweg. Vergleichen Sie zeitgestempelte Plattentemperatur, Leistung und Laufzeit im selben Modus, anstatt die kälteste beworbene Zahl eines Produkts mit der Laufzeit im niedrigen Modus eines anderen zu vergleichen.

Warum die Umgebungstemperatur wichtig ist

Der heißseitige Kühlkörper gibt letztendlich Wärme an die umgebende Luft ab. In heißerer Luft startet der Kühlkörper von einem höheren Ausgangswert und hat weniger Temperaturmarge, bevor Produktoberflächen unangenehm werden oder die Steuerung die Leistung reduziert. Stillluft, eingeschränkte Einlässe und Wärmerückführung können dies verschlimmern.

Feuchtigkeit beeinflusst Komfort und Feuchtigkeitsmanagement. Eine kalte Oberfläche, die unterhalb des lokalen Taupunkts arbeitet, kann Kondensation sammeln.[7] Bei einem Wearable ist Schweiß eine zusätzliche Feuchtigkeitsquelle. Das Modul, Dichtungen, Sensoren, Metalloberflächen und Reinigungsanweisungen müssen daher für den realen Kontaktgebrauch ausgelegt sein—nicht nur für den trockenen Laborbetrieb.

Warum ein Peltier-Wearable keinen ganzen Raum kühlen kann

Eine Raumklimaanlage entzieht der Innenluft Wärme und gibt sie durch ein Kühlsystem nach draußen ab. Ein am Hals getragenes Peltier-Gerät nimmt eine kleine Menge Wärme an einem lokalen Hautkontaktbereich auf und gibt diese Wärme—plus seinen elektrischen Eingang—zurück in denselben umgebenden Raum ab.

Aus der Perspektive des Raums ist das Wearable eine Nettowärmequelle, während es im Innenraum betrieben wird:

Heat released to room = local heat moved from skin + electrical energy consumed

Der Träger kann sich kühler fühlen, weil Wärme von einem empfindlichen Kontaktbereich weg bewegt wird und weil das Gerät möglicherweise auch Luft um Nacken und Gesicht leitet. Der Raum wird nicht kühler. Dies ist die Unterscheidung zwischen persönlichem thermischem Komfort und Raumklimatisierung.

Die gleiche Grenze gilt für die Kühlung des Körpers. Lokale Hautkühlung kann sinnvoll sein, ohne dass eine Ganzkörper-Wärmeableitung oder ein Schutz vor Hitzekrankheiten nachgewiesen wird. Peer-reviewte tragbare thermoelektrische Forschung hat lokalisierte Hautoberflächenkühlung unter kontrollierten Designs demonstriert, während sie auch den Wärmewiderstand von Haut und Umgebungsluft – sowie die Wärmeableitung auf der heißen Seite – als zentrale Herausforderungen identifiziert hat.[6][8]

Behandeln Sie einen tragbaren Peltier-Kühler als persönlichen Komfortartikel, es sei denn, ein spezifisches übergreifendes Ergebnis wurde unter Bedingungen gemessen, die der beabsichtigten Verwendung entsprechen. Er sollte nicht Flüssigkeitszufuhr, Schatten, Akklimatisierung, Arbeits-Ruhe-Kontrollen oder medizinische und arbeitsbezogene Hitzesicherheitsrichtlinien ersetzen.

So bewerten Sie Peltier-Kühlansprüche

Die stärksten Beweise verbinden Plattentemperatur mit Umgebungsbedingungen, Kontaktlast, Leistung und Zeit.

Achten Sie auf diese Messungen

1. Umgebungstemperatur und relative Luftfeuchtigkeit: Ein Temperaturergebnis ohne Testbedingungen ist schwer zu vergleichen.

2. Temperatur der Kühlplatte über die Zeit: Bevorzugen Sie eine Kurve vom Start bis zum stabilen Betrieb gegenüber einem einzelnen niedrigsten Messwert.

3. Temperatur der heißen Seite oder der Abluft: Dies zeigt, ob das Wärmeabfuhrsystem Schritt hält.

4. Repräsentative Kontaktlast: Eine Platte ohne Last und eine Platte, die Wärme von einem Hautsimulator oder Träger aufnimmt, sind unterschiedliche Tests.

5. Leistung nach Betriebsmodus: Erfassen Sie Spannung, Strom und Gesamtsystemwatt – nicht nur den TEC-Eingang, wenn Lüfter und Elektronik dieselbe Batterie verwenden.

6. Laufzeit nach Modus: Maximale Kühlung, ausgewogener Modus und Nur-Lüfter-Betrieb sollten separat angegeben werden.

7. Kontaktfläche und Passform: Geben Sie die Plattenabmessungen an, wo die Platten berühren und ob der Kontakt während Bewegung stabil bleibt.

8. Geräusch und Oberflächenkomfort: Die thermische Leistung ist nutzlos, wenn Lüftergeräusch, Gewicht oder heiße Oberflächen das Gerät unpraktisch machen.

Seien Sie vorsichtig mit diesen Behauptungen

• „Sinkt in 20 Grad sofort“ ohne Definition von Fahrenheit oder Celsius, der Ausgangstemperatur, der Testoberfläche, der verstrichenen Zeit und den Umgebungsbedingungen;

• ein blankes Modul ΔTmax präsentiert als der erwartete Abfall auf menschlicher Haut;

• eine kälteste Plattentemperatur gepaart mit Laufzeit, gemessen in einem niedrigeren Leistungsmodus;

• „Halbleiterkühlung“ verwendet, um eine Raumklimatisierung zu implizieren; und

• Wärmebildkamera-Aufnahmen ohne konsistente Emissionsgrade, Einstellungen der reflektierten Temperatur, Abstand und Oberflächenvorbereitung.

Eine Infrarotkamera eignet sich, um die Wärmeverteilung zu zeigen, aber glänzende Metallplatten können irreführende Messwerte erzeugen. Ein korrekt an der Testoberfläche befestigter Kontaktsensor sollte verwendet werden, um kritische Temperaturwerte zu validieren.

Ein reproduzierbarer Testplan für tragbare Peltier-Kühlung

Das folgende Protokoll verwandelt die Erklärung des Artikels in überprüfbare Beweise.

Originale Beweise, die vor der Veröffentlichung erforderlich sind: Ersetzen Sie diesen Hinweis durch RANVOO-Testergebnisse nach der technischen Überprüfung. Veröffentlichen Sie keine numerischen Kühl-, Leistungs- oder Laufzeitangaben, bis die unten aufgeführten Bedingungen und Instrumente dokumentiert sind.

Testaufbau

• Stabilisieren Sie den Raum oder die Kammer und dokumentieren Sie Umgebungstemperatur, relative Luftfeuchtigkeit und Luftgeschwindigkeit;

• Laden Sie das Gerät vollständig auf und dokumentieren Sie Batteriezustand, Firmware und Betriebsmodus;

• Dokumentieren Sie die einsatzbereite Masse und die Kontaktmaße der Kühlplatte;

• Messen Sie die gesamte Eingangsspannung und den Strom in einem definierten Abtastintervall;

• Befestigen Sie kalibrierte Kontaktsensoren an jeder Kühlplatte und am Wärmeverteiler auf der heißen Seite;

• Verwenden Sie einen wiederholbaren beheizten Hautsimulator oder eine kontrollierte Vorrichtung für vergleichende Belastungstests; und

• Dokumentieren Sie den Abstand für Lufteinlass und -auslass des Ventilators.

Testablauf

1. Dokumentieren Sie die Basistemperatur bei ausgeschaltetem Gerät.

2. Führen Sie einen Starttest ohne Last durch, um zu zeigen, wie schnell sich die Platte ändert, ohne dass Hautwärme in sie eindringt.

3. Wiederholen Sie den Test unter kontrollierter thermischer Last und berichten Sie Kühlplatte, heiße Seite, Umgebungstemperatur und elektrische Leistung auf derselben Zeitleiste.

4. Testen Sie jeden vermarkteten Modus separat, bis sich die Temperaturen stabilisieren oder der Modus automatisch wechselt.

5. Wiederholen Sie den wichtigsten Test mit einer realistischen teilweisen Blockade, um die Wirkung beeinträchtigten Luftstroms zu zeigen, aber stoppen Sie, bevor die Betriebsgrenzen des Produkts überschritten werden.

6. Führen Sie eine Passformstudie mit einem genehmigten Protokoll für menschliche Probanden oder Produktkomfort durch und berichten Sie Kontaktstabilität, Druck, Geräusch und wahrgenommenen Komfort getrennt von der instrumentierten thermischen Leistung.

7. Wiederholen Sie die Versuche und berichten Sie über Abweichungen, anstatt nur den besten Durchlauf zu präsentieren.

Häufig gestellte Fragen

Kann ein Peltier-Kühler unter die Umgebungstemperatur gehen?

Ja. Ein korrekt betriebener TEC mit ausreichender Wärmeabfuhr auf der heißen Seite kann seine kalte Oberfläche kühler als die Umgebung machen. Die nutzbare Temperatur unter Last hängt vom Modul, Strom, Kontaktwärme, Temperatur der heißen Seite und dem Wärmewiderstand im gesamten Aufbau ab.[1][3][4]

Warum braucht die heiße Seite einen Ventilator?

Die heiße Seite muss die von der Kühlplatte gepumpte Wärme plus den elektrischen Eingang des TEC abführen. In den meisten kompakten luftgekühlten Anwendungen senkt erzwungener Luftstrom den Wärmewiderstand des Kühlkörpers und hilft, zu verhindern, dass die Temperatur der heißen Seite so stark ansteigt, dass die Kühlleistung verringert wird.[3]

Kann das Umdrehen des Stroms zwischen Kühlen und Heizen wechseln?

Ja. Das Umdrehen der DC-Polarität kehrt die Richtung des Wärmepumpens um. Ein fertiges tragbares Produkt sollte dies nur tun, wenn seine Hardware, Sensoren, Firmware und Sicherheitsgrenzen für bidirektionalen Betrieb ausgelegt sind; Benutzer sollten die Verkabelung des Produkts nicht selbst umkehren.[1][2]

Ist ein Peltier-Kühler dasselbe wie ein Kompressor?

Nein. Ein Peltier-Kühler ist eine thermoelektrische Festkörper-Wärmepumpe ohne Kältemittelkreislauf oder Kompressor. Er ist kompakt und leicht zu steuern, aber seine Wärmepumpeneffizienz und die Anforderungen an die Wärmeableitung unterscheiden sich von der Dampfkompressionskühlung.[1][2]

Kühlt ein größeres Peltier-Modul immer besser?

Nein. Die Modulgröße ist nur eine Variable. Das Gerät muss den erforderlichen Strom liefern, die Wärme gleichmäßig verteilen, den Kontakt auf der Kaltseite aufrechterhalten und die größere Wärmelast auf der Heißseite abführen. Ein schlecht abgestimmtes großes Modul kann einen kompakten Kühlkörper und Akku überfordern.

Warum fühlt sich die Platte nach ein paar Minuten weniger kalt an?

Beim Start hat die Platte möglicherweise zunächst nur eine geringe thermische Last. Nach dem Kontakt gelangt Wärme von der Haut in die Platte, während sich die Heißseiten-Baugruppe erwärmt. Steuerungen können die Leistung auch reduzieren, um Temperatur, Komfort oder Akkubedarf zu verwalten. Eine Zeitkurve ist erforderlich, um normales Einpendeln von unzureichender Wärmeableitung zu unterscheiden.

Kann Feuchtigkeit einen thermoelektrischen Kühler beschädigen?

Feuchtigkeit kann ein konstruktives Problem darstellen, wenn eine kalte Oberfläche unter den Taupunkt fällt, und tragbare Produkte sind auch Schweiß ausgesetzt. Die Abdichtung des Moduls, die Entwässerung, die Korrosionsbeständigkeit und die Reinigungshinweise sollten als Teil des fertigen Systems überprüft werden.[7]

Das Fazit

Ein Peltier-Kühler erzeugt keine Kälte aus dem Nichts. Er nutzt Strom, um Wärme von einer hautzugewandten Platte zu einem Kühlkörper auf der Heißseite zu transportieren. Das Modul kann kompakt und reaktionsschnell sein, aber das tragbare Produkt ist nur dann erfolgreich, wenn Kontakt, Luftstrom, thermische Schnittstellen, Sensoren, Steuerungen und Akkukapazität zusammenarbeiten.

Vergleichen Sie tragbare Klimaanlagen nicht nur anhand der niedrigsten beworbenen Plattentemperatur. Fragen Sie, was das Gerät gekühlt hat, unter welcher Last, wie lange, bei welcher Umgebungstemperatur und welchem Leistungsniveau, und wie die heiße Seite die Wärme abgegeben hat. Diese Antworten verraten mehr über die tatsächliche Leistung als ein Maximum des nackten Moduls oder eine kurze Vorführung ohne Last.

Quellen

[1] Ferrotec, „Introduction to Thermoelectric Cooling,“ Thermoelectric Technical Reference Guide; abgerufen am 11. August 2026.

[2] Analog Devices, „TEC Controller Applications in Telecommunication Systems,“ einschließlich TEC-Konstruktion und reversiblem Wärmefluss; abgerufen am 11. August 2026.

[3] Ferrotec, „Heat Sink Considerations,“ Thermoelectric Technical Reference Guide; abgerufen am 11. August 2026.

[4] Ferrotec, „Mathematical Modeling of Modules,“ einschließlich Qc, Qh, elektrischem Eingang und COP-Beziehungen; abgerufen am 11. August 2026.

[5] Ferrotec, „Selecting a Module,“ einschließlich der Abhängigkeit von Wärmepumpen und COP von Strom und Temperaturdifferenz; abgerufen am 11. August 2026.

[6] Kishore et al. (2019), „Ultra-high performance wearable thermoelectric coolers with less materials,“ Nature Communications.

[7] Ferrotec, „Installation of Thermoelectric Modules,“ einschließlich Kondensation unterhalb des Taupunkts und Feuchtigkeitsabdichtung; abgerufen am 11. August 2026.

[8] Hong et al. (2019), „Wearable thermoelectrics for personalized thermoregulation,“ Science Advances.
