Die kurze Antwort: Ein Peltier-Kühler ist bei einem moderaten Temperaturunterschied am effizientesten, weil zusätzlicher Strom auch Wärme erzeugt.
Eine kältere Platte klingt besser.
Das ist nicht die ganze Geschichte.
Mehr Leistung kann zunächst eine stärkere Kühlung erzeugen. Sie erzeugt aber auch mehr Wärme. Der Akku entleert sich schneller, und die heiße Seite hat mehr Arbeit zu leisten.
Ein gutes Design balanciert vier Dinge aus:
-
Kühlleistung;
-
Temperaturdifferenz;
-
Wärmeabfuhr; und
-
elektrische Leistung.
Dieser Leitfaden verwandelt diese technischen Begriffe in nützliche Kaufentscheidungsfragen.
Was bedeutet Peltier-Kühler-Effizienz?
Ingenieure verwenden oft die Leistungszahl (Coefficient of Performance, COP).
Für Kühlung:
COP = abgeführte Wärme von der kalten Seite ÷ elektrische Eingangsleistung
Die abgeführte Wärme wird Qcgenannt. Die elektrische Eingangsleistung wird Pin.
Wenn ein Modul 4 Watt Wärme abführt und dabei 8 Watt Strom verbraucht:
COP = 4 ÷ 8 = 0,5
Das bedeutet nicht, dass die Platte "50% kalt" ist.
Es bedeutet, dass das System unter dieser Testbedingung pro Watt elektrischer Eingangsleistung 0,5 Watt Wärme bewegt.
Ferrotec definiert die thermoelektrische Kühl-COP als Qc ÷ Pin in seinem Modulmodell.[1]
Wenn Sie zuerst die grundlegende Erklärung des Wärmepumpens benötigen, lesen Sie wie ein Peltier-Kühler funktioniert.
Moduleffizienz ist nicht Systemeffizienz

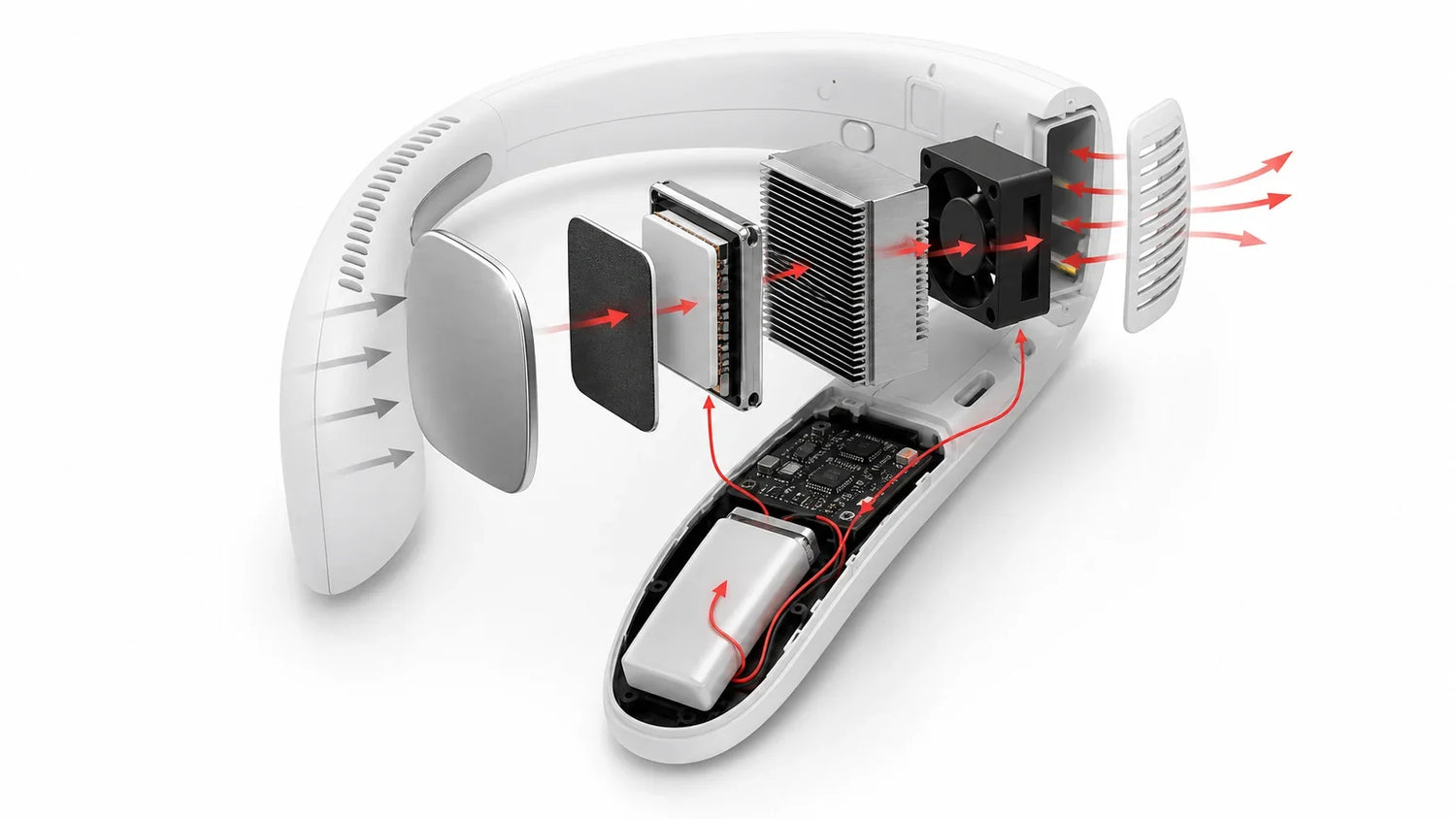

Ein Peltier-Modul ist nur ein Teil eines tragbaren Kühlers.
Das vollständige System kann auch verwenden:
-
Lüfter auf der Wärmeseite;
-
Komfortlüfter für die Luftbewegung;
-
Spannungswandler;
-
Sensoren;
-
Steuerelektronik; und
-
Batterieschutzschaltungen.
Die Modul-COP vergleicht nur die vom Peltier-Element gepumpte Wärme mit seinem eigenen elektrischen Eingang.
Die System-COP sollte die von der unterstützenden Hardware verbrauchte Leistung einbeziehen.
Hautkomfort ist wiederum etwas anderes.
Eine kühle Metallplatte kann über eine kleine Fläche effektiv wirken. Dieses Gefühl beweist keine hohe COP. Es bedeutet auch nicht, dass das Gerät den ganzen Körper oder Raum kühlt.
Halten Sie diese drei Messgrößen getrennt:
| Messgröße | Was sie beantwortet |
|---|---|
| Modul-COP | Wie effizient der TEC Wärme an einem Betriebspunkt pumpt |
| Systemeffizienz | Wie viel Kühlung das vollständige Produkt für die Gesamtleistung liefert |
| Benutzerkomfort | Wie sich Kontaktfläche, Luftstrom, Passform und Steuerung bei der Nutzung anfühlen |
Die heiße Seite muss mehr Wärme abgeben, als die kalte Seite aufnimmt
Ein Peltier-Kühler zerstört keine Wärme.
Er bewegt Wärme von der kalten Seite zur heißen Seite.
Die heiße Seite muss zwei Eingaben abgeben:
Wärme auf der heißen Seite (Qh) = Wärme auf der kalten Seite (Qc) + elektrische Leistung (Pin)
Verwenden Sie das frühere Beispiel.
Das Modul entzieht der kalten Seite 4 Watt. Es verbraucht 8 Watt Strom.
Die heiße Seite muss freigeben:
4 W + 8 W = 12 W
Das ist der Grund, warum der Kühlkörper so wichtig ist.
Ferrotec gibt an, dass der Kühlkörper sowohl die gepumpte Wärme als auch die durch elektrischen Eingang erzeugte Joulesche Wärme abführen muss.[2]
Wenn die Wärme auf der heißen Seite nicht entweichen kann, steigt die Temperatur der heißen Seite. Die kalte Seite muss dann über eine größere Temperaturdifferenz arbeiten.
Die Kühlleistung sinkt.
Warum eine größere Temperaturdifferenz die COP senkt
Die Temperaturdifferenz wird geschrieben als ΔT.
Für einen Kühler:
ΔT = Temperatur der heißen Seite − Temperatur der kalten Seite
Ein größeres ΔT klingt beeindruckend. Es ist auch schwerer aufrechtzuerhalten.
Drei Effekte wirken in einem Peltier-Element:
-
Der Peltier-Effekt pumpt Wärme zur heißen Seite.
-
Der elektrische Widerstand erzeugt Joulesche Wärme.
-
Wärme leitet sich von der heißen Seite zurück zur kalten Seite.
Wenn ΔT wächst, wächst der thermische Rückfluss. Das Modul hat weniger Netto-Kapazität für die tatsächliche Kühllast.
Der Design-Leitfaden von Ferrotec stellt fest, dass die Wärmepump-Kapazität am höchsten ist, wenn ΔT nahe Null liegt, und mit zunehmender gewünschter Temperaturdifferenz sinkt.[3]
Das schafft eine wichtige Warnung bezüglich der Spezifikationen.
Das maximale ΔT ist normalerweise eine Grenze ohne Last.
Es wird gemessen, wenn fast keine nutzbare Wärme in die kalte Seite eintritt. Ferrotec definiert ΔTmax bei effektiv null Kühllast auf der kalten Seite.[4]
Menschliche Haut ist kein Zustand ohne Last.
Haut liefert kontinuierlich Wärme an die Platte. Warme Luft, schlechter Kontakt und durch das Gehäuse leckende Wärme erhöhen die Last zusätzlich.
Eine unbelastete Modulzahl ist also kein realistisches Temperaturversprechen am Hals.
Warum das Erhöhen des Stroms irgendwann nicht mehr hilft
Peltier-Kühlung steigt nicht linear mit dem Strom.
Der nutzbare Peltier-Pump-Term wächst ungefähr mit dem Strom.
Die Widerstandsheizung wächst mit dem Quadrat des Stroms.
Verdoppeln Sie den Strom, und der Widerstandsheiz-Term kann um etwa das Vierfache steigen, wenn der Widerstand ähnlich bleibt.
Bei niedrigem Strom kann das Hinzufügen von Leistung die nutzbare Kühlung erhöhen.
Bei höherem Strom holt die Joulesche Wärme auf. Die heiße Seite wird schwerer zu kühlen. Die COP fällt, und der Batteriebedarf steigt schnell.
Kontrollierte Experimente an einstufigen TECs haben ergeben, dass der COP mit zunehmendem Strom abnimmt, selbst wenn ein größerer Strom unter bestimmten Bedingungen den Temperaturunterschied erhöhen kann.[5]
Deshalb hat ein Peltier-Element verschiedene Betriebspunkte:
-
maximale Effizienz;
-
maximale Kühlleistung; und
-
maximale Temperaturdifferenz.
Sie sind nicht derselbe Punkt.
Für ein Wearable kann der Maximalmodus ein starkes erstes Gefühl vermitteln. Ein moderater Modus kann besseren anhaltenden Komfort pro Watt bieten.
Der Wärmewiderstand bestimmt, wie heiß die heiße Seite wird
Die Leistung von Kühlkörpern wird oft als Wärmewiderstand ausgedrückt.
Die übliche Einheit ist Grad Celsius pro Watt, geschrieben °C/W.
Verwenden Sie diese vereinfachte Beziehung:
Anstieg der heißen Seite über Umgebung = Wärmewiderstand des Kühlkörpers × Wärme der heißen Seite
Angenommen, die heiße Seite muss 12 Watt abgeben.
Mit einem Wärmepfad von 2°C/W beträgt der geschätzte Anstieg:
12 W × 2°C/W = 24°C
Mit einem Pfad von 0,8°C/W:
12 W × 0,8°C/W = 9,6°C
Dies sind hypothetische Beispiele. Reale Produkte haben auch Kontaktwiderstand, veränderte Luftströmungen und warme Abluftrückführung.
Die Lehre ist einfach.
Ein niedrigerer Wärmewiderstand hält die heiße Seite näher an der Umgebung. Das gibt der kalten Seite mehr Spielraum.
Der Ferrotec-Kühlkörper-Leitfaden verwendet dieselbe Definition von Temperaturanstieg geteilt durch Wärmefluss.[2]
Warum Kühlkörper für Wearables schwierig sind
Ein Labor-Kühlkörper kann groß und schwer sein.
Ein Produkt zum Tragen am Hals kann das nicht.
Designer müssen abwägen:
| Designentscheidung | Potentieller Gewinn | Wahrscheinliche Kosten |
|---|---|---|
| Größerer Kühlkörper | Niedrigere Temperatur an der heißen Seite | Mehr Größe und Gewicht |
| Schnellerer Abluftventilator | Bessere Wärmeabfuhr | Mehr Lärm und Batterieverbrauch |
| Größerer Akku | Längere Laufzeit | Mehr Gewicht |
| Größere Kühlplatte | Mehr Kontaktfläche | Mehr Wärmelast und Montageeinschränkungen |
| Höherer Strom | Stärkere anfängliche Kühlung | Niedrigere COP, mehr Wärme und kürzere Laufzeit |
| Steuerung mit geringerer Leistung | Bessere Effizienz | Weniger aggressive Kälteempfindung |
Die Wearable-TEC-Forschung konzentriert sich weiterhin auf Kühlkörper, Wärmeverteilung und Hautschnittstellen, da die Wärmeabfuhr an der heißen Seite die anhaltende Kühlung begrenzt.[6][7]
Dies ist der zentrale Kompromiss bei Wearables:
Kühlung, Laufzeit, Gewicht und Lärm können nicht alle gleichzeitig maximiert werden.
Was der Luftstrom an der heißen Seite im echten Gebrauch ändert
Der Kühlkörper benötigt kühle Zuluft und einen freien Abluftweg.
Langes Haar, ein hoher Kragen oder ein Rucksackgurt können diesen Weg blockieren.
Warme Abluft kann auch zurück in den Einlass strömen. Ingenieure nennen das Rezirkulation.
Das Produkt kann trotzdem eingeschaltet werden. Die Platte kann sich für kurze Zeit immer noch kühl anfühlen.
Aber die heiße Seite erwärmt sich schneller. Die anhaltende Kühlung schwächt sich ab.
Beim Vergleich von Produkten sollten Sie über die Anzahl der Lüftungsschlitze hinausschauen.
Fragen Sie:
-
Wo tritt Luft ein?
-
Wo tritt heiße Luft aus?
-
Kann Kleidung beide Wege abdecken?
-
Bläst der Abluftstrom zurück auf die Haut?
-
Reduziert das Gerät die Leistung, wenn die heiße Seite überhitzt?
Wie sich die Akkulaufzeit mit der Peltier-Effizienz ändert
Eine niedrigere COP bedeutet, dass mehr elektrische Energie für dieselbe nützliche Wärmeabfuhr benötigt wird.
Diese Energie kommt aus dem Akku.
Wenn ein stärkerer Modus die Systemleistung verdoppelt, kann die Laufzeit unter sonst ähnlichen Bedingungen auf etwa die Hälfte sinken. Echte Controller, Umwandlungsverluste und Akkuschutz machen die genaue Beziehung weniger klar.
Vergleichen Sie nicht nur die Akkukapazität.
Vergleichen Sie Wattstunden, modusspezifische Leistung und gemessene Laufzeit. Unser Leitfaden zur Akkulaufzeit von Nackenfächern enthält eine einfache Laufzeitschätzung.
Prüfen Sie auch, ob die veröffentlichte Laufzeit Folgendes verwendet:
-
nur Lüftermodus;
-
aktive Kühlung;
-
die niedrigste Einstellung; oder
-
einen gemischten Automatikmodus.
Eine einzelne Zahl mit „bis zu“ kann einen großen Unterschied verbergen.
So lesen Sie eine Peltier-Kühlbehauptung
Temperaturangaben benötigen eine Testbedingung.
Bevor Sie einer Zahl vertrauen, stellen Sie sechs Fragen.
1. Welche Temperatur wurde gemessen?
War es die nackte Kühlplatte, die Hautoberfläche, der Abluftstrom oder die Umgebungsluft?
Diese sind nicht austauschbar.
2. Was war die Referenztemperatur?
„20 Grad kühler“ könnte bedeuten: unter der Umgebungsluft, unter der heißen Seite oder unter der Starttemperatur der Platte.
Die Referenz muss benannt werden.
3. Gab es eine echte Wärmelast?
Eine unbelastete Platte kann eine niedrigere Temperatur erreichen als eine Platte, die warme Haut berührt.
Achten Sie auf Daten mit Last oder am Körper.
4. Wie lange lief der Test?
Ein Start-Minimum kann nur kurz andauern.
Anhaltende Temperatur nach thermischer Stabilisierung ist nützlicher.
5. Wie war die Umgebungsbedingung?
Notieren Sie Lufttemperatur, Luftfeuchtigkeit und Luftströmung.
Die Leistung auf der heißen Seite ändert sich mit der Umgebung.
6. Welche Leistung und welcher Modus wurden verwendet?
Ein Temperaturergebnis ohne Watt, Modus und Batterieeinfluss ist unvollständig.
Für einen breiteren Vergleich von Luftströmung, Kontaktkühlung und Verdunstung siehe Ventilatoren, die kalte Luft wie eine Klimaanlage blasen.
Ein praktischer Peltier-Effizienztest
Sie benötigen kein vollständiges Labor, um nützlichere Beweise zu erstellen.
Sie benötigen jedoch eine kontrollierte Methode.
Messen Sie diese Werte
-
Umgebungstemperatur und -feuchtigkeit;
-
Temperatur der heißen Seite;
-
Plattentemperatur;
-
elektrische Spannung und Strom;
-
Gesamtsystemleistung;
-
Batterielaufzeit;
-
Ventilatormodus; und
-
aufgelegte Wärmelast auf der kalten Seite.
Führen Sie drei Vergleiche durch
Erstens testen Sie eine Stromstärke bei starker Luftströmung auf der heißen Seite und bei eingeschränkter Luftströmung.
Zweitens testen Sie niedrige, mittlere und hohe Leistung mit demselben Kühlkörperzustand.
Drittens wiederholen Sie dies bei mehr als einer Last auf der kalten Seite.
Warten Sie, bis sich die Temperaturen stabilisieren. Wiederholen Sie jede Bedingung.
Zeichnen Sie:
-
Kühlleistung gegenüber Strom;
-
COP gegenüber Strom;
-
Temperatur der kalten Seite gegenüber der Zeit; und
-
Heißseiten-Temperatur über der Zeit.
Kombinieren Sie nicht die Modulleistung und die Gesamtsystemleistung, ohne sie zu kennzeichnen.
Häufig gestellte Fragen
Sind Peltier-Kühler energieeffizient?
Sie können für kompakte, lokale und präzise gesteuerte Kühlung nützlich sein, aber die COP hängt stark von Strom, Temperaturdifferenz, Wärmelast und Kühlkörperleistung ab.
Warum hilft das Hinzufügen von Leistung nicht mehr weiter?
Das nützliche Peltier-Pumpen steigt mit dem Strom, während die Widerstandserwärmung ungefähr mit dem Quadrat des Stroms steigt und die Last auf der Heißseite erhöht.
Was ist ein realistischer Peltier-Temperaturabfall?
Es gibt keine universelle Zahl. Verwenden Sie belastete, stationäre Daten des vollständigen Produkts unter den angegebenen Umgebungsbedingungen.
Warum wird die Kühlplatte nach dem Start wärmer?
Die Heißseite kann sich erwärmen, die Last kann zunehmen oder der Regler kann die Leistung reduzieren. Hautanpassung kann auch dazu führen, dass sich die Platte weniger kalt anfühlt.
Kühlt ein größeres Peltier-Element immer besser?
Nein. Es benötigt auch ausreichende Leistung, Plattenkontakt und Wärmeabfuhr auf der Heißseite.
Ist ein Peltier-Kühler effizienter als ein Kompressor?
Das hängt von Größe und Einsatz ab. Peltier-Systeme bevorzugen kompakte, festkörperbasierte lokale Steuerung; Kompressoren dienen normalerweise größeren Kühllasten effizienter. Unser kommender Leitfaden zu Thermo elektrik versus Kompressor wird den Unterschied erklären.
Das Fazit
Peltier-Effizienz ist ein Systemproblem.
Beurteilen Sie es nicht allein anhand der Plattentemperatur.
Prüfen Sie COP, Leistung, Heißseiten-Temperatur, Prüflast und stationäre Leistung gemeinsam.
Ein gut gestaltetes Wearable jagt nicht der niedrigstmöglichen Plattentemperatur um jeden Preis hinterher. Es balanciert anhaltenden Komfort, Wärmeabfuhr, Geräusch, Gewicht und Akkulaufzeit.
Nächster Schritt: Vergleichen Sie den Peltier-Arbeitspunkt mit den modusspezifischen Laufzeit- und Heißseiten-Temperaturdaten des Geräts.
